Следует отметить имеющуюся в русском переводе неоднозначность названий диаграмм. Например, для диаграмм use case имеются такие переводы как диаграмма прецедентов [16] и диаграмма вариантов использования [17]. Далее мы будем придерживаться того перевода, который использован в приведенном выше списке.

Совокупность указанных диаграмм UML обладает тем свойством, что в ней содержится вся информация, необходимая для реализации сложной системы, или, другими словами, диаграммы UML образуют интегрированную модель разрабатываемой сложной информационной системы (рис. 7).

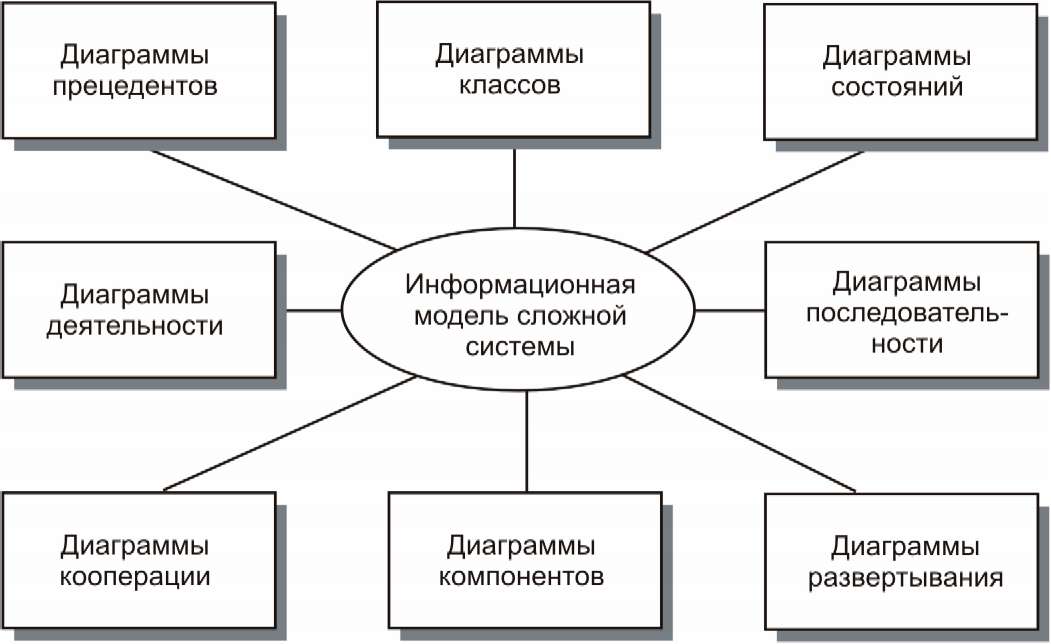

Рис. 7. Интегрированная модель сложной системы в нотации UML

Методология последовательного построения различных видов диаграмм при моделировании сложной системы является неотъемлемой составной частью методологии RUP (см. п. 2). Немаловажным фактором, способствующим практическому использованию методологии RUP, стала разработка инструментальных средств (например, систем Rational Rose [16] и ARIS [18]), позволяющих не только автоматизировать процессы построения диаграмм и их последующего документирования, но и реализовать идеи автоматического формирования программ на основании общего описания модели предметной области.
