вносит в диаграмму необходимые пояснения и соединяется пунктирной линией с тем элементом диаграммы, для которого он предназначен.

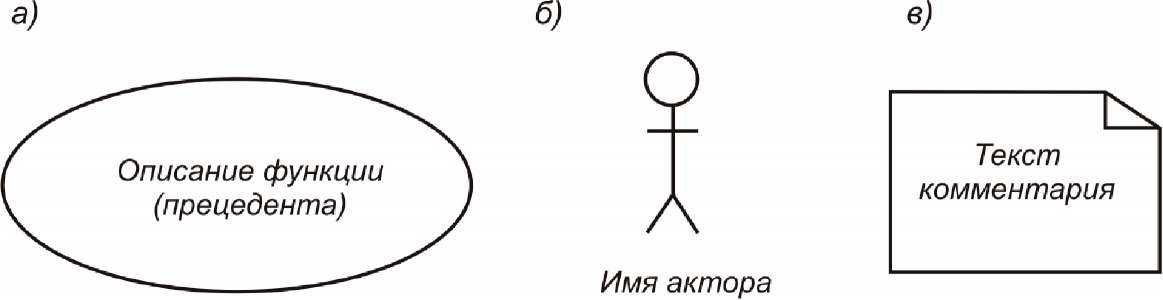

Рис. 8. Элементы диаграммы прецедентов: а - прецедент; б - актор; в -

комментарий

На рис. 9 приведен пример диаграммы прецедентов, описывающей систему ТПП предприятия в наиболее общем виде (здесь предполагается, что поставщики и субподрядчики взаимодействуют непосредственно со службами ТПП, а не с внешними для ТПП плановыми или хозяйственными подразделениями предприятия).

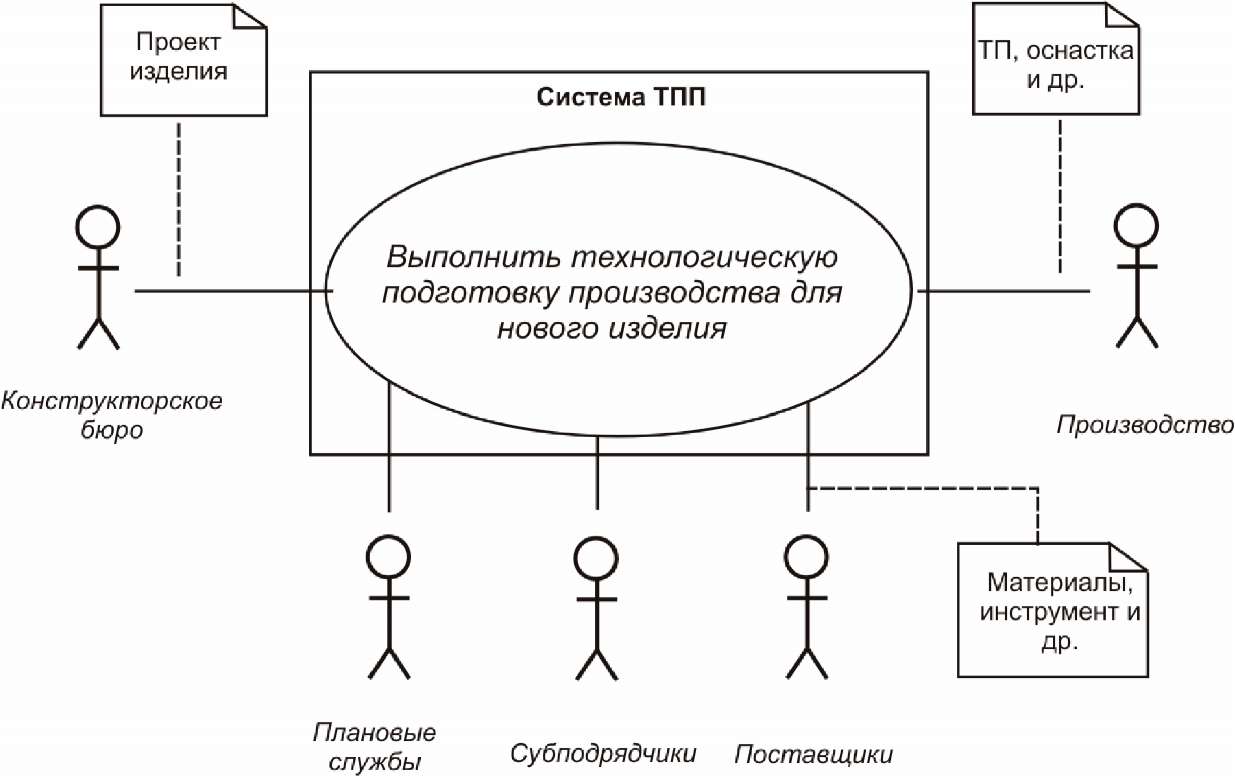

Рис. 9. Диаграмма прецедентов для ТПП предприятия
