Каждая из сплошных линий, соединяющих на диаграмме актора и прецедент, означает отношение ассоциации. Этот тип отношения является наиболее фундаментальным и отражает некоторую информационную и/или материальную связь между объектом и прецедентом. Линия отношения ассоциации может иметь дополнительные условные обозначения, такие как имя и кратность [17].

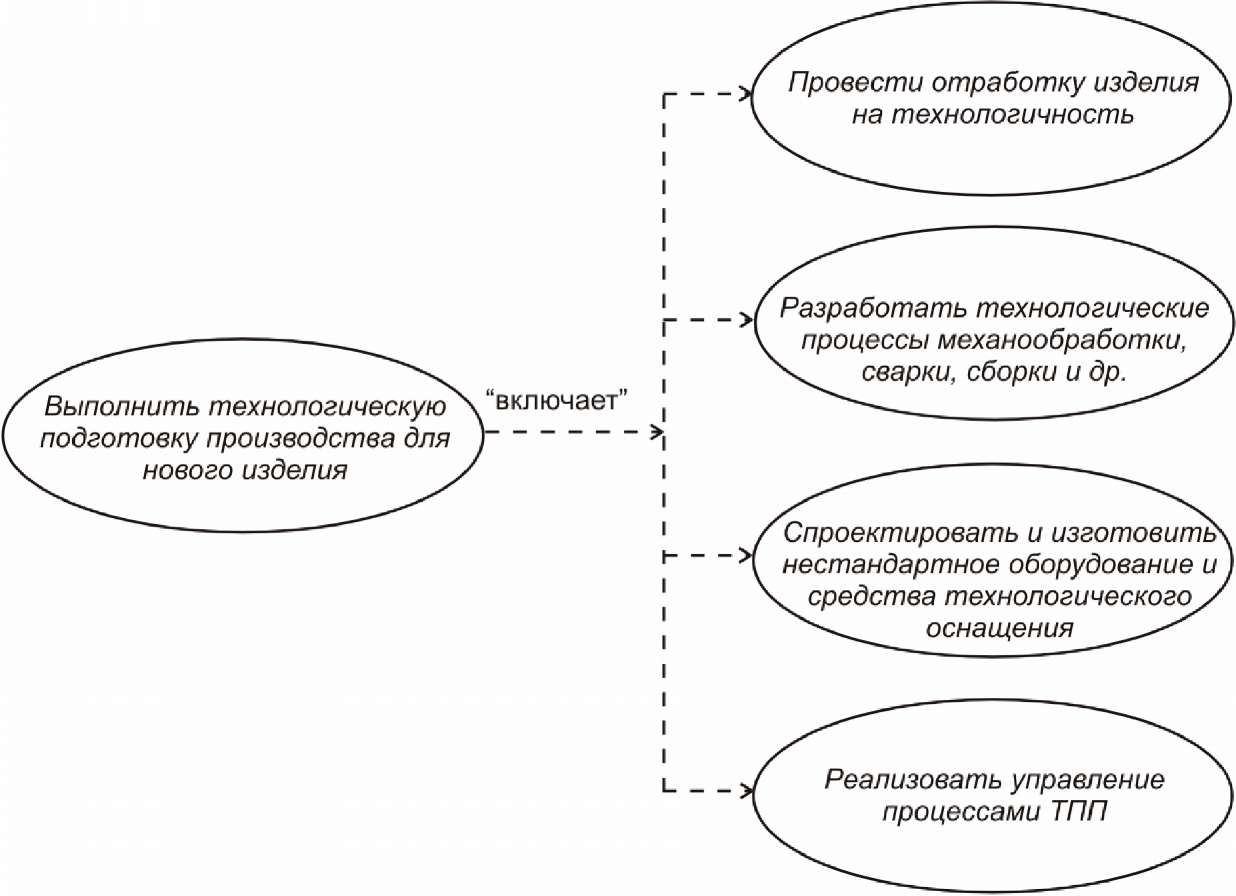

Другой тип отношений - отношение включения - иллюстрируется диаграммой на рис. 10. Это отношение указывает, что некоторая функция системы является частью другой, более общей функции.

Рис. 10. Пример отношений включения на диаграмме прецедентов

К другим типам отношений на диаграмме прецедентов относятся отношение расширения (extend) и отношение обобщения. Отношение расширения изображается такой же пунктирной линией со стрелкой, как и отношение включения, но со словом "расширяет". Оно применяется для связи прецедента с дополнительными прецедентами, которые имеют место только при определенных условиях [17]. Отношение обобщения между двумя прецедентами изображается сплошной линией с треугольной стрелкой на конце и означает, что данный прецедент является частным
