Классы на диаграмме связываются различными отношениями. Наиболее употребительным является отношение обобщения, которое определяет связь между более общим элементом (родителем) и более частным (дочерним или потомком). Данное отношение описывает иерархию классов и подклассов модели в виде дерева, с наследованием атрибутов и операций от родителя к потомку. На диаграмме классов отношение обобщения изображается сплошной линией с треугольной стрелкой, направленной в сторону класса-родителя (рис. 12). Здесь модель (имеется в виду 3D модель конструкторского объекта), чертеж и извещение являются частными случаями понятия "конструкторский документ".

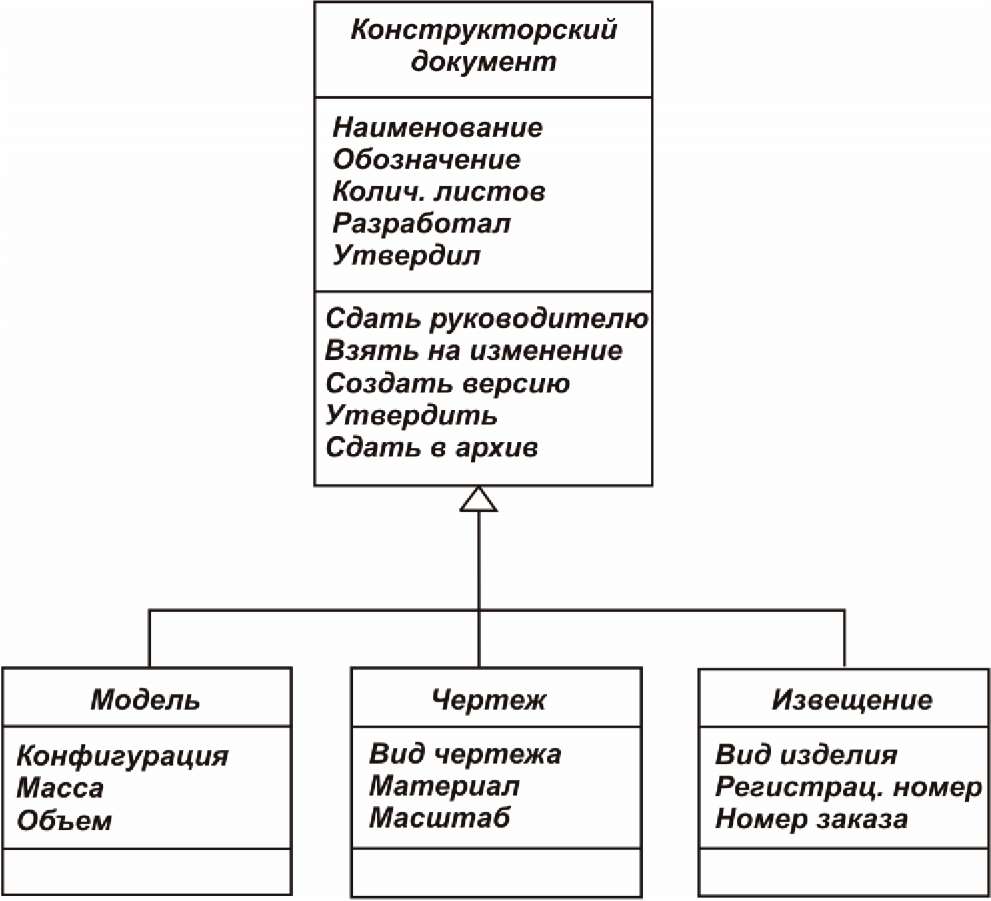

Рис. 12. Пример отношения обобщения на диаграмме классов (показаны

не все подклассы и атрибуты)

К другим типам отношений на диаграмме классов относятся отношение ассоциации, отношение зависимости и отношение агрегации. Отношение ассоциации означает некоторую логическую связь классов и изображается сплошной линией и обозначениями, поясняющими смысл связи (рис. 13). Отношение зависимости иллюстрируется на рис. 14, где параметры фрезерования зависят от материала и режущего инструмента, а
