Отметим, что в стандартах ЕСКД только недавно появилась новая категория информационных объектов - 3D модели деталей и сборочных единиц. Создание моделей не только является этапом работы конструктора (за который он должен отчитываться), но сами модели, по количеству содержащейся в них информации, должны удовлетворять требованиям чертежа (эти требования содержатся в ЕСКД). Поэтому геометрические 3D модели целесообразно отнести к категории конструкторских документов и размещать их в отдельном подклассе "3D модели" класса "Конструкторская документация".

Таким образом, общая структура раздела ЕИП "Продукт" будет выглядеть в соответствии с рис. 24. Здесь использовано сокращенное обозначение классов в нотации UML, без изображения разделов атрибутов и операций.

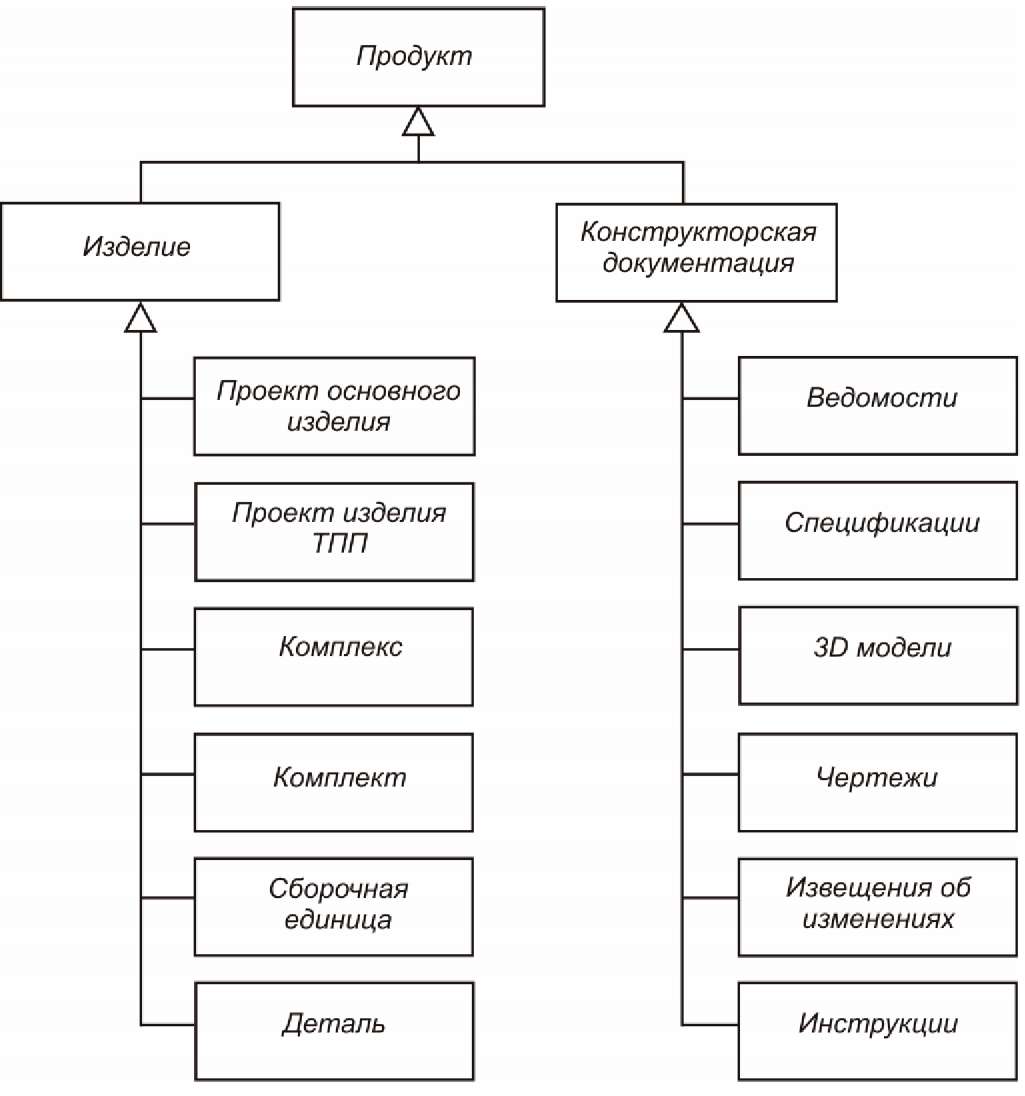

Рис. 24. Классификация раздела "Продукт "
