Описание иерархической структуры изделия с помощью отношения агрегации.


Уважаемый читатель! На данной странице нашего портала вы по достоинству можете оценить обширный цикл интересных статей на тему «Основы построения АСТПП». Для удобства чтения весь предоставленный на сайте материал удобно разделен на страницы подобно бумажной книжной продукции.


Читать предыдущие записи К оглавлениюЧитать дальше

Представленная классификация не является полной и может быть в конкретных случаях расширена. Например, если на предприятии в сфере ТПП изготавливаются детали, выполняющие роль сложных заготовок для последующей обработки, то в класс "Изделие" следует ввести специальный подкласс для таких объектов, с названием, например, "Деталь-заготовка". Конструкторские документы также могут иметь дополнительные подклассы на приведенном уровне, а также могут быть детализированы в подклассах следующего уровня. Отметим, что детализация возможна как за счет введения новых подклассов, так и за счет использования для этой цели некоторых атрибутов.

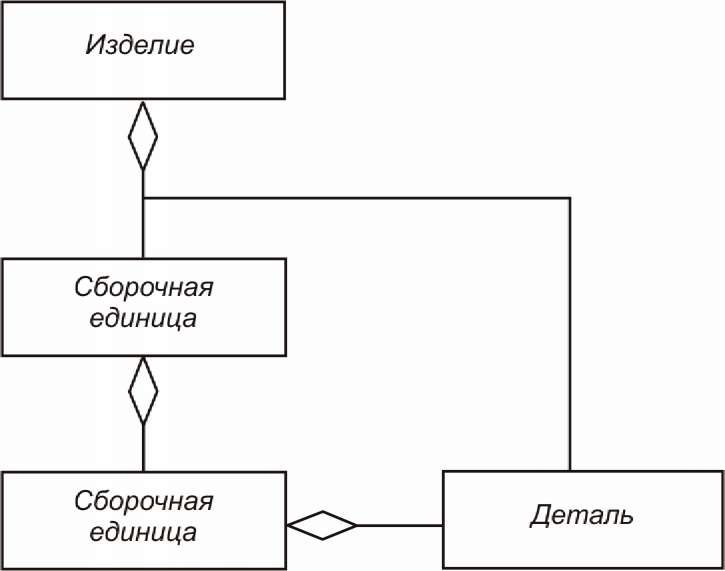

Содержание ЕИП ТПП в разделе "Продукт" определяется размещением в нем конкретных объектов (то есть проектов, сборочных единиц, деталей, конструкторских документов и т. д.) в соответствии с принятой системой классификации. При этом, как было отмечено выше, важен не только перечень создаваемых классов, но и устанавливаемые отношения между ними. Так, соединительные линии с треугольной стрелкой на конце, изображенные на рис. 24, определяют отношение обобщения, приводящее к наследованию атрибутов. Для описания иерархической структуры изделия используется отношение агрегации так, как показано на рис. 25 (в целях простоты рассмотрение комплексов и комплектов опущено). Однако, при этом отношение агрегации устанавлмвается не между классами, а между объектами, то есть между компонентами конкретного изделия.

Рис. 25. Описание иерархической структуры изделия с помощью

отношения агрегации
