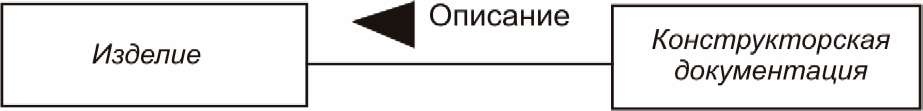

Еще один тип отношений - отношения ассоциации описывают логические связи между классами. Например, чтобы иметь возможность при просмотре проекта изделия выйти на соответствующую этому проекту конструкторскую документацию, необходимо установить отношение ассоциации так, как показано на рис. 26.

Рис. 26. Использование отношения ассоциации

Отметим, что при реализации модели предметной области средствами PDM-системы отношения (связи) описываются так же, как классы - именем и набором атрибутов. Связи хранятся в базе данных как самостоятельные независимые сущности, что является следствием использования в PDM-системах реляционных СУБД.

Процесс. Под процессом будем понимать последовательность действий, связанных с функционированием системы ТПП (бизнеспроцессы ТПП). Кроме того, в раздел "Процесс" включается описание технологических процессов изготовления изделия.

Как и в случае описания продукта, технологические процессы (ТП) могут быть представлены описанием их структуры и соответствующей технологической документацией (ТД). Поэтому оба эти представления будут размещены в соответствующих классах ЕИП.

С точки зрения классификации, следует различать ТП изготовления конкретных изделий (индивидуальные ТП) и групповые ТП, так как они имеют различную схему обозначений. В связи с этим, указанные виды ТП целесообразно разместить в разных подклассах класса ТП. Помимо этих маршрутно-операционных ТП, в отечественном машиностроении широкое распространение получили "упрощенные" ТП в виде маршрутов изготовления деталей по цехам (так называемые расцеховки). Поэтому данный вид ТП также должен получить свое отображение в ЕИП.

Как известно, при разработке ТП определяется необходимая оснастка и инструмент. Если оснастку или инструмент нужно изготавливать, составляется соответствующая карта заказа для служб ТПП. Так как информация о заказах является "сопутствующей" информацией к ТП, то ее следует также включить в раздел "Процесс" ЕИП ТПП.

Таким образом, классификация раздела "Процесс" будет выглядеть в соответствии с рис. 27 (здесь классификация ТД приведена частично). В
