классе ТП, для использования в качестве элементов ТП, предусмотрены операции и переходы, а необходимые, например в ТП механообработки сведения об оборудовании, приспособлениях, режущем, вспомогательном и измерительном инструменте определяются на основе ассоциативных связей с другими классами, принадлежащими суперклассу "Ресурс" (рис. 28).

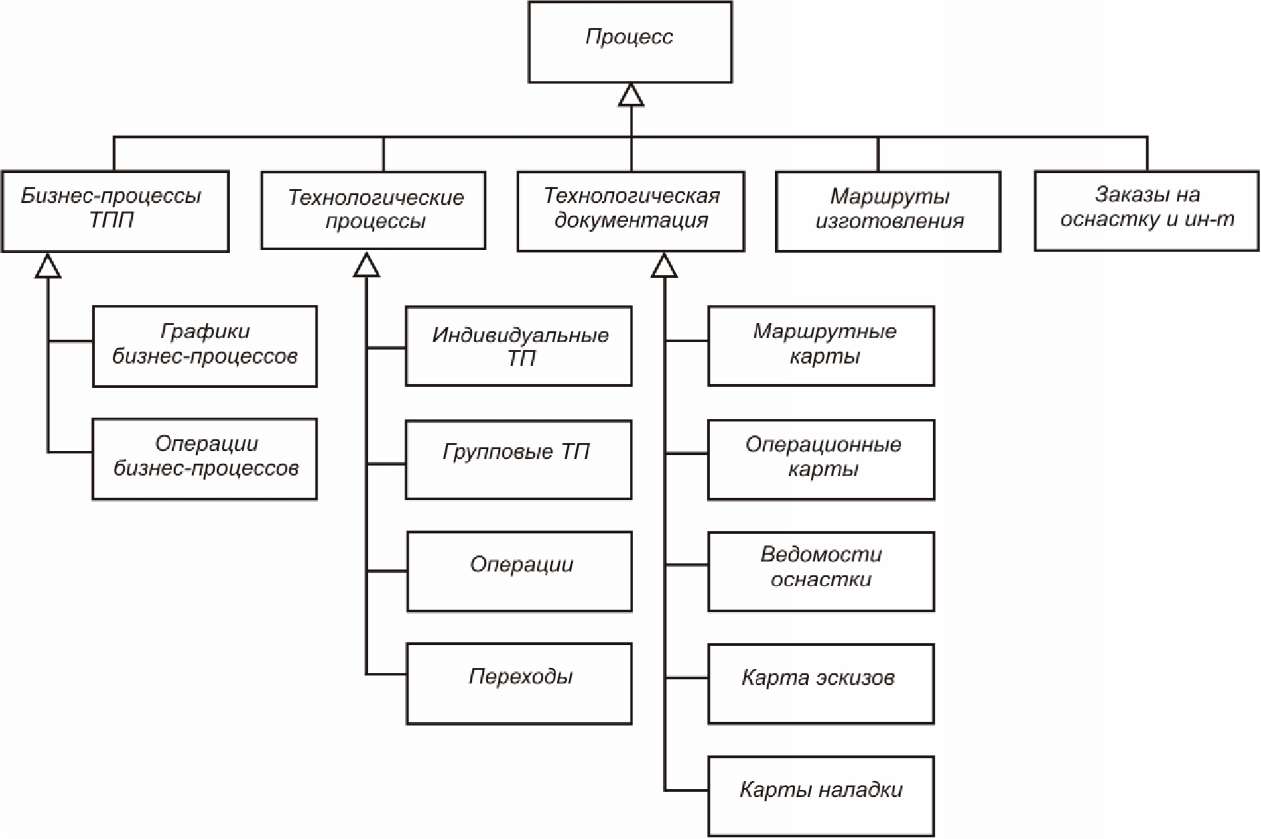

Рис. 27. Классификацияраздела "Процесс"

Сделаем некоторые пояснения по представлению информации в классе бизнес-процессов. Как отмечалось выше, в нотации UML формой детального представления бизнес-процессов являются диаграммы деятельности с дорожками. При детальном представлении учитываются конкретные подразделения предприятия или исполнители, а функции детализируются до уровня производственных заданий. В такой форме диаграммы деятельности могут быть непосредственно реализованы в среде PDM-системы с помощью механизмов управления потоками производственных заданий (Workflow). Однако, сама информация о производственных заданиях (функциях, операциях) и о порядке их выполнения (графиках заданий) должна быть размещена в ЕИП в виде
