• Ручное задание. Пользователь просто выполняет то, что ему предписано в этом узле, и отсылает результаты дальше.

• Операция. Пользователь должен совершить какое-либо стандартное действие, поддерживаемое системой, например, "Взять на изменение", "Утвердить" и т. д.

• Скрипт. В этом случае пользователь узла должен запустить составленную ранее программу (скрипт), котрая выполнит необходимые действия.

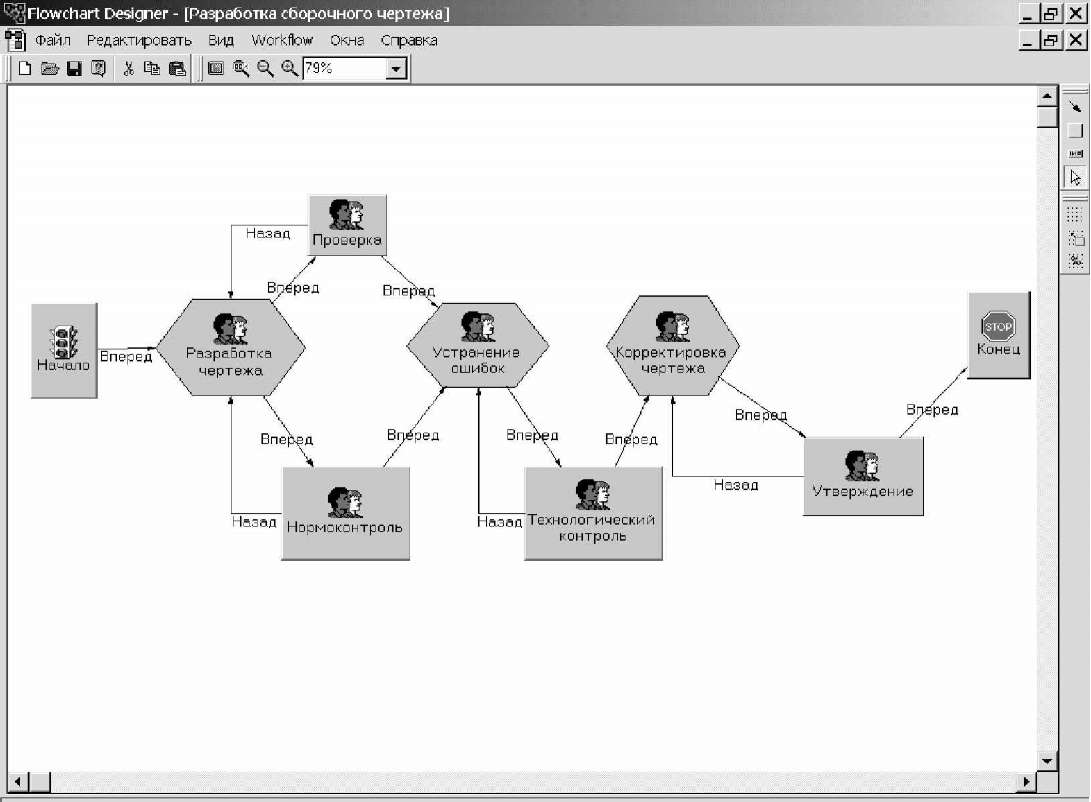

Рис. 36. Визуальное представление графика Workflow в PDM SMARTEAM

График заданий имеет один стартовый (начальный) узел, соответствующий началу работ, и один конечный узел, достижение которого говорит о завершении выполнения графика. График описывает общую схему производственного процесса безотносительно к объекту, для которого этот процесс применяется. Например, график "Разработать сборочный чертеж" описывает схему действий безотносительно к конкретной сборочной единице.

После того, как график создан, он может быть использован для запуска процесса выполнения конкретного задания. Инициирование процесса выполнения происходит на основе какого-либо события -
