формообразующих элементов оснастки, проектирование конструкции пресс-формы с использованием стандартных деталей, проектирование электродов для прошивной электроэрозионной обработки, получение всей необходимой чертежно-конструкторской документации), то следует описать эти функции на уровне диаграммы деятельности, так как перечисленные функции могут быть разделены между разными исполнителями. В других случаях, когда процесс выполняется одним специалистом, построения диаграммы не требуется В качестве примера можно привести проектирование в САМ-системе операции обработки детали на фрезерном станке с ЧПУ. Хотя нетрудно описать процесс такого проектирования с помощью диаграммы деятельности, в этом описании нет смысла, так как нет необходимости в его последующей программной реализации (он уже реализован в САМ-системе).

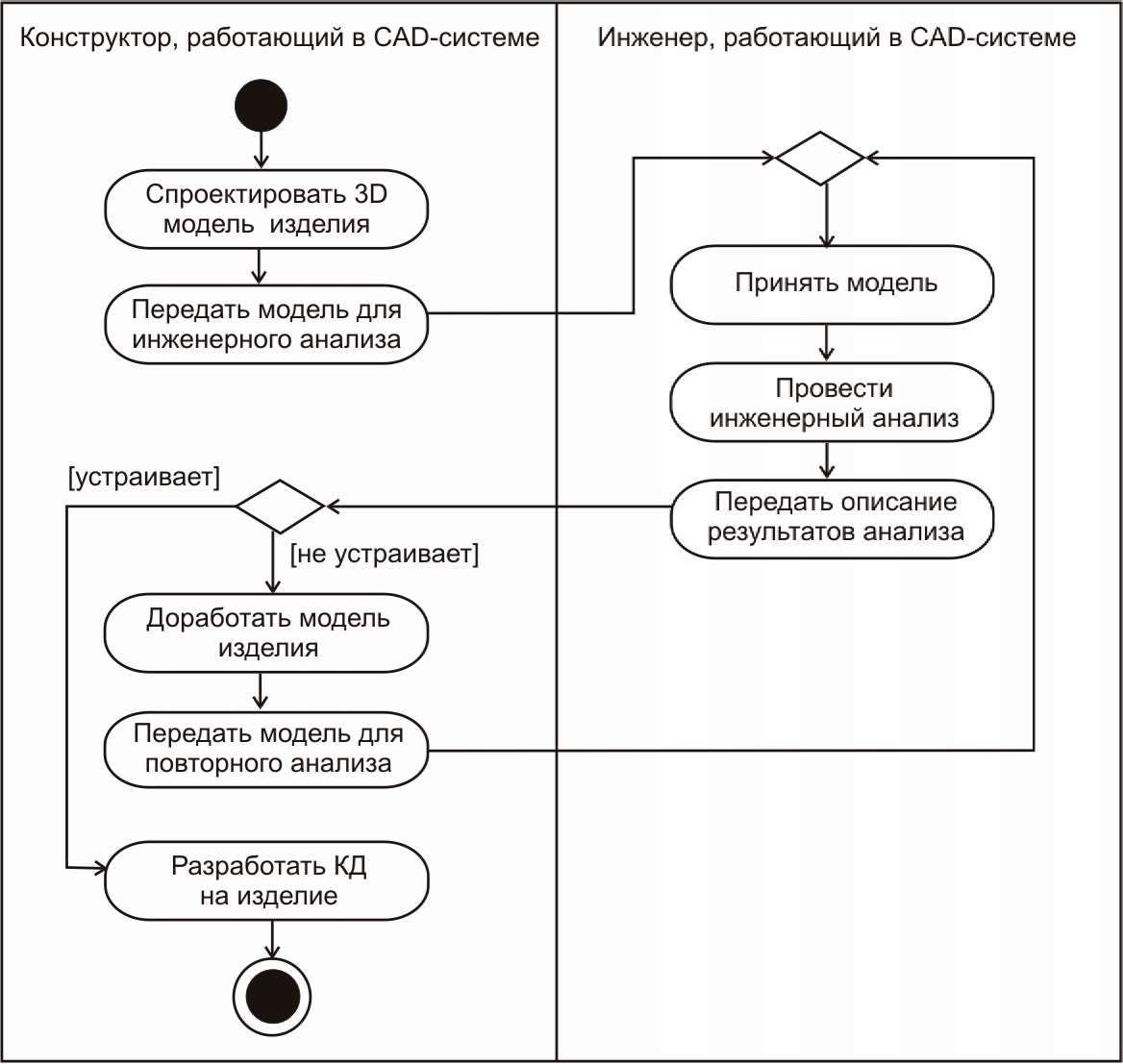

Рис. 37. Диаграмма совместной работы при проектировании -и

инженерном анализе
