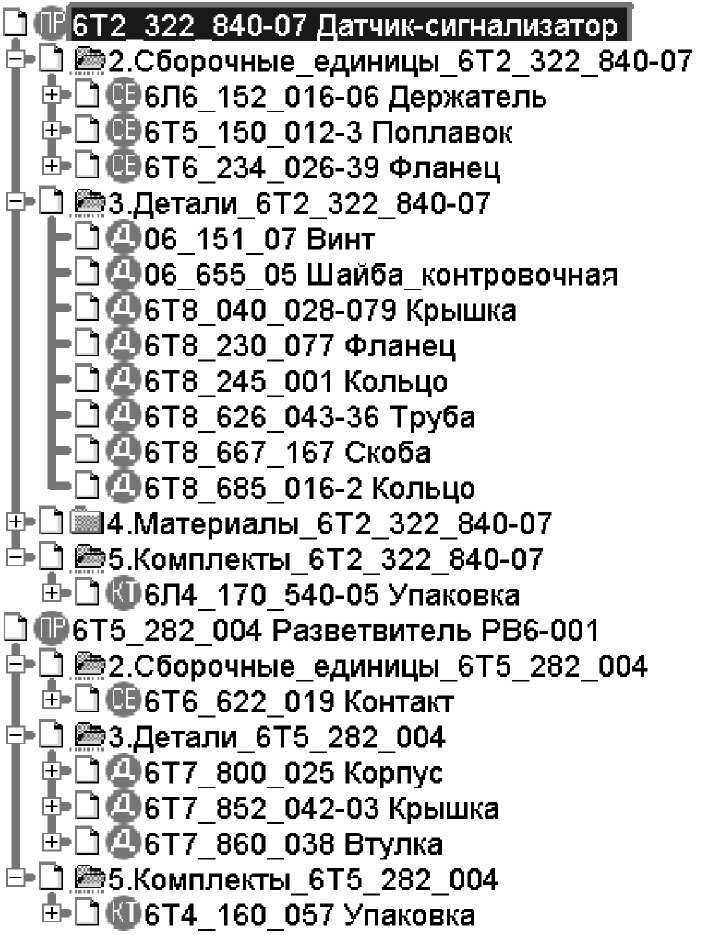

Рис. 38. Структура дерева проекта в PDM SMARTEAM

Для оперативного просмотра и анализа характеристик 3D модели изделия PDM SMARTEAM включает набор специальных программ просмотрщиков, которые реализуют просмотр более 250 форматов файлов. Работа в режиме такого просмотра (рис. 40) не требует использования CAD-системы, что важно для управленческого персонала ТПП, а также для работы с проектом на других этапах ЖЦИ. При просмотре можно масштабировать и вращать изображение объекта, делать сечения, выполнять линейные и угловые измерения, рассчитывать площадь, изменять освещение модели.

Работа в CAD-системе при создании 3D моделей и чертежей не означает, что на данном этапе ведения КПр отсутствует управление процессами проектирования средствами PDM. Проектные работы инициируются и управляются соответствующими графиками Workflow, которые могут быть достаточно "объемными" при коллективном параллельном проектировании сложных изделий.
