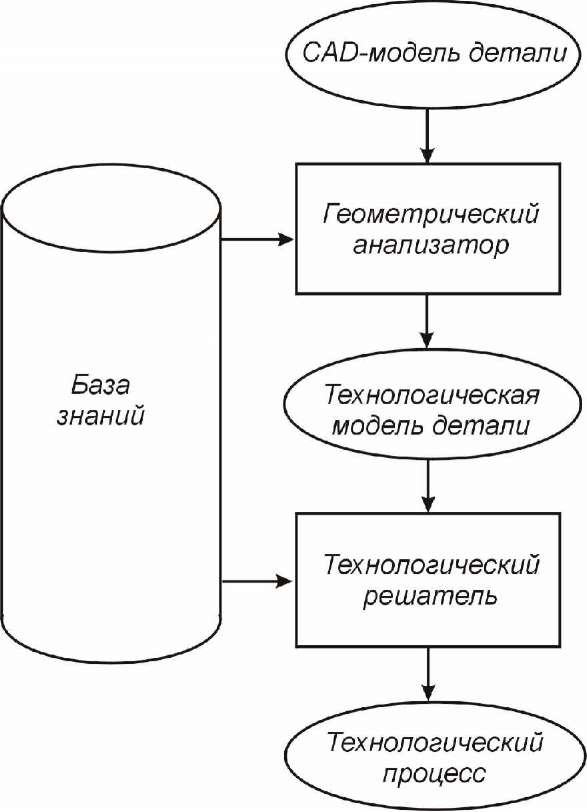

Рис.42. Общая схема проектирования ТП на основе CAD-модели методом
синтеза
Ведение электронного архива. Электронным архивом конструкторской документации (КД) и технологической документации (ТД) является совокупность КД (ТД) в электронном виде с соответствующей учетной документацией в электронном виде, которая поддерживает статус КД (ТД) в качестве официального электронного технического документа при его эксплуатации и/или хранении в соответствии с требованиями стандартов. Электронный документ в PDM-системе SMARTEAM представляется учетной карточкой, содержащей идентификационные характеристики документа и присоединенным к ней файлом с содержательной информацией (файл 3D модели, файл чертежа, текстовый файл и др.).
Конструкторские и технологические документы электронного архива порождаются на основе результатов проектирования - например, моделей изделий и их чертежей, полученных в CAD-системе, или технологических процессов, разработанных с помощью САПР ТП. Часть документов формируется специальными программами технологического контура - к таким документам, в частности, относятся: спецификация по типу ГОСТ 2.108-85; ведомость спецификаций по типу ГОСТ 2.106-85; ведомость
