распределительного стояка и блока управления, рис.1. Корпуса фильтров производительностью

до 40 м³/час изготавливают из стеклопластика повышенной прочности, футерованного изнутри слоем полиэтилена, рис.2. На монтажной площадке они устанавливаются с помощью пластиковых конических оснований. При производительности свыше 50 м³/час применяются металлические корпуса из углеродистой стали с футеровкой внутренней поверхности коррозионностойкими покрытиями или - из коррозионностойкой стали, рис.3.

Распределительный стояк представляет собой трубопровод, оканчивающийся внизу резьбовым коллектором для монтажа дренажного устройства, а в верхней части имеющий элементы для герметизации в горловине верхнего днища и в коллекторе блока управления. Дренажное устройство представляет собой 5-7 элементную «звездочку» состоящую из щелевидно перфорированных распределительных стаканов шторковораздвижной конст-рукции или собираемых с помощью резьбовых соединений. Просечки на цилиндрической части стакана

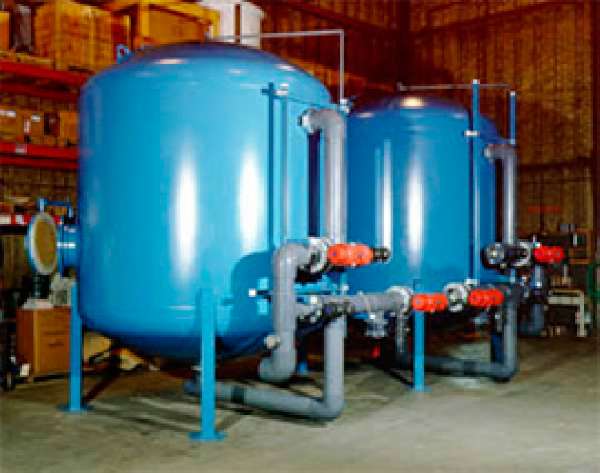

Рис.3. Многослойные фильтры большой производительности.

(шириной 0,4-0,8мм) выполняются под углом 45⁰ к его

вертикальной оси и прикрыты козырьками шириной 1,0-1,5мм. Объединены в концентрические группы, чередующиеся с поясами жесткости шириной 7-8мм. Монтируется дренажная «звездочка» на нижнем коллекторе стояка через горловину горизонтально лежащего фильтра до начала засыпки фильтрующих слоев. В окончательно собранном виде дренажное устройство закрепляется узлом герметизации, на верхнем днище, а распределительная «звездочка» становится под углом к вертикальной оси стояка, повторяя обводы нижнего эллиптического днища.

После монтажа дренажного устройства распределительный стояк стопорится фиксаторами в горловине верхнего днища, его внутренний канал закрывается съемной пробкой и через кольцевой зазор между стояком и горловиной фильтра засыпаются послойно зернистые фильтрматериалы. Слои фильтрующих зернистых материалов являются основным элементом многослойного фильтра. К основным характеристикам, определяющим их технологическую эффективность, относятся:

Механическая прочность.

Характеризуется истираемостью (процент износа вследствие трения зерен) и измельчаемостью (процент износа вследствие растрескивания зерен);

Химстойкость по отношению к осветляемой воде - чтобы она не обогащалась продуктами выщелачивания. Поэтому все фильтрматериалы подлежат обязательной сертификации в органах Санэпиднадзора;

Плотность и насыпная (объемная) масса. Определяют распределение фильтрующих слоев по вертикальной оси многослойного фильтра, режимы осветления и обратной промывки, расход промывочной воды.

Коэффициент формы, учитывающий степень несоответствия зерен идеальной шаровой фоме, их шероховатость, пористость. Определяет сорбционную составляющую механизма фильтрования;

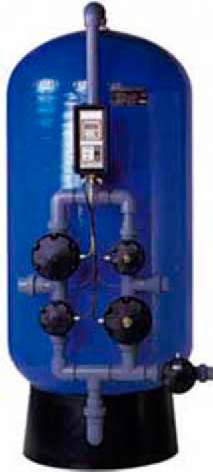

Рис.2. Многослойный фильтр малой и средней производительности
