длина и диаметр распределительного стояка; количество и тип перфорированных стаканов и дренажных элементов в распределительной «звездочке»; тип управляющего блока; алгоритм эксплуатационного цикла и обратной промывки; материал, фракционный состав и объем дренажной засыпки и фильтрующих слоев; объем зоны расширения.

На практике в многослойный фильтр чаще всего загружают от 4 до 8 фильтрующих слоев, подобранных так, чтобы глубина взаимного проникновения частиц соседних слоев не превышала 10% от толщины слоя. Толщина фильтрующего слоя составляет 25- 40 см и зависит от величины объемного расширения слоя при обратной промывке, а также от его гидравлического сопротивления. Правильно спроектированный многослойный фильтр показывает начальное гидравлическое сопротивление в пределах 0,1 - 0,2 атм.

Одной из важных регламентных операций является обратная промывка загрязненных фильтрующих слоев многослойного фильтра. Вовремя и правильно проведенная обратная промывка обеспечивает эффективность последующего цикла основного фильтрования. Проводится обратным током исходной воды, а в некоторых случаях водо-воздушной смесью.

Состоит из трех основных фаз:

Медленная промывка обратным током. Длительность 2 - 3 мин. Разрыхляет и вспучивает слои зернистых фильтрматериалов, разрушая капиллярно - пористую структуру и фильтрующие мостики, взмучивая накопившиеся загрязнения;

Быстрая промывка обратным током. Скорость потока промывной воды должна быть вышескорости витания частиц зернистого фильтрматериала, т.е. должен образоваться устойчивый псевдоожиженный слой. С другой стороны, она должна быть меньше скорости уноса частиц мелкодисперсных фракций с малой плотностью. Во время быстрой промывки происходит максимальное расширение фильтрующих слоев, при этом зернистые частицы соударяясь друг с другом (17-20 контактов в секунду), срезают прилипшие к ним загрязнения, которые выносятся с промывным потоком в дренаж. Длительность быстрой промывки 12-15 мин.

Медленная промывка прямотоком. Начинается через 45-60 сек. после завершения быстрой промывки. Этого времени достаточно для того, чтобы прошла полная седиментация частиц зернистых фильтрматериалов и они вновь образовали фильтрующие слои, в соответствие с распределением плотностей. Длительность промывки 3-5 мин. За это время фильтрующие слои уплотняются, в них формируется регулярная капиллярно - пористая структура, а так же выносятся в дренаж оставшиеся случайные частицы загрязнений.

Начало обратной промывки определяется двумя взаимосвязанными технологическими параметрам: потерей напора, обусловленной возрастающим гидравлическим сопротивлением фильтрующих слоев за счет накопления осадка и прозрачностью осветленной воды. На рис. 5

приводятся временные характеристики потери напора и изменения прозрачности, полученные во время эксплуатации многослойного фильтра (4 фильтрующих слоя: Birm, фильтроантрацит, гарнет и кварцевый песок) в составе мембранной системы водоподготовки на ОАО «Уссурийский Бальзам». Очевидно, что уменьшение прозрачности начинается синхронно с нелинейным изменением гидравлического сопротивления. Поэтому на таймерах управляющего блока обычно установливается время фильтрования, соответствующее пределу линейности изменения гидравлического сопротивления - для указанного случая оно составило 80 часов.

Цикл фильтрования и обратной промывки осуществляются одним и тем же насосом. Управление всеми стадиями фильтрования и обратной промывки осуществляется с помощью автоматических вентилей - таймеров типа "FLECK", исполнительный механизм которых реализует все стадии процесса в соответствие с заданной программой. Программирование эксплуатационных параметров осуществляется по времени - для стабильного эксплуатационного графика или по объему очищенной воды - для нестабильного эксплуатационного графика. Предусмотрено также ручное управление, т.е. опера-тор может в любой момент остановить процесс и внести необходимые коррективы в программу. Обслуживание фильтра сводится к минимуму после установки оптимального, для данной исходной воды, режима эксплуатации.

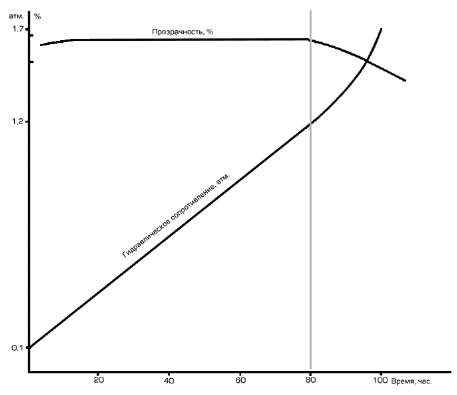

Рис.5. Временные характеристики потери напора и изменения прозрачности, полученные при эксплуа тации многослойного фильтра.
